3Dバーチャモニタ (オプション NCプログラムシミュレーション機能+干渉チェック機能)
特徴1:正確な干渉チェック

複雑加工に威力を発揮

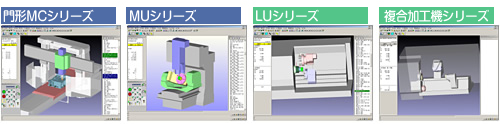

オークマ機を忠実にモデリングし、5面加工機・5軸加工機械・複合加工旋盤などの複雑な動作や加工に対し、正確に干渉をチェックします。

簡単モデリング

簡単操作の3次元モデリング機能を備えています。3次元CADがなくても、ワーク・治具などが作成できます。さらに、作成したモデルデータを本機のアンチクラッシュ機能(OSP-P300、OSP-P200に搭載)で利用できます。

基本設定

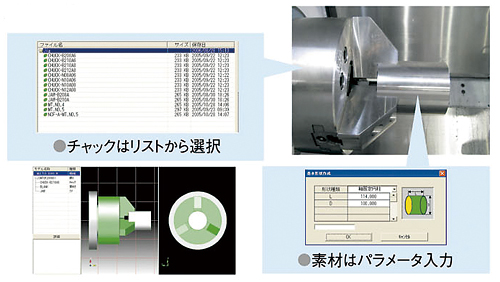

登録済の3Dモデルを選択して簡単に段取り

<冶具・素材>

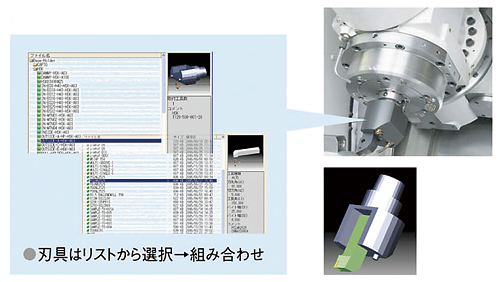

<工具>


応用設定1

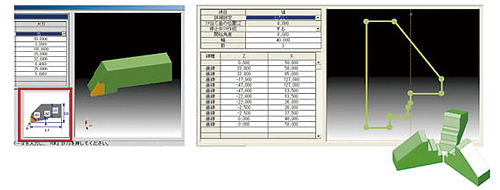

登録されていない形状も簡単に作成

・簡単な形状はパラメータ入力
・複雑な形状は輪郭定義で作成


応用設定2

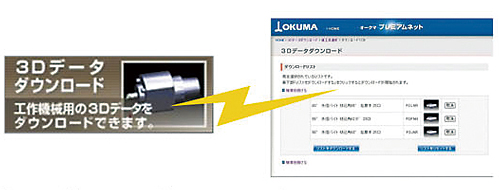

インターネットで工具モデルデータを簡単ダウンロード


http://www.okumamerit.com

※3Dデータダウンロードにはプレミアムネット会員登録が必要です。

応用設定3

3D-CADデータの入力も可能


・CADで作成した3Dデータ(STL)を読込み

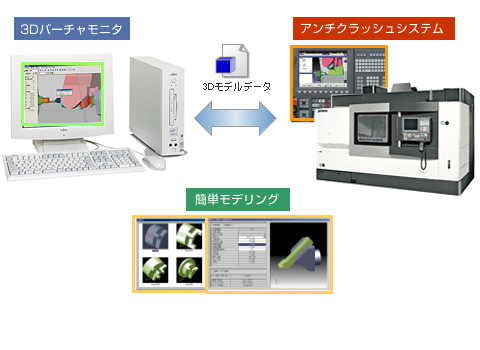

3Dバーチャモニタとアンチクラッシュの連携

※3Dバーチャモニタをご購入いただいたお客様には、工具ホルダーなどの3Dデータをダウンロードできるサイトを準備しております。



特徴2:正確な加工時間

機械仕様を考慮

機械で実行する各種NC指令や、機械動作を忠実に再現することで、正確な時間算出ができます。


高速金型加工にも対応

OSPの高速輪郭加工機能(Super-NURBS , Hi-NURBS )による金型加工プログラムも、正確に時間算出します(オプション:3DバーチャモニタDie Mold機能)。



特徴3:実機に迫る加工動作

実機と同じアラームチェック、旋盤、複合加工機、マシニングセンタ、5面加工機、各種オークマOSP機のシュミレーションに対応、機械モデルはオークマにて設定済み

G/Mコード、G/Mコードマクロ、ニーモニック(IF,GOTO,BHCなど)、システム変数、ローカル変数、コモン変数といったOSPの各種コードに対応しています。

プログラム運転は言うまでもなく、MDI運転、手動運転も行なうことができます。

各種NCパラメータ設定を行なうことで、より実機に近い動作が得られます。

※一部対応していないものもあります。



※一部機種および古い機種につきましては、お問い合わせ願います。


特徴4:生産準備のフロントローディング

シームレスなオフラインシュミレータとして、生産準備段階で実機の稼働率向上

フロントローディングとは、業務の初期工程(フロント)に負荷をかけて(ローディング)作業を前倒しで進めること。

オフラインでの事前加工検証により実機モニタ時間を短縮し、機械稼働率をアップします。



特徴5:データ交換機能

モデルデータの互換

3Dバーチャモニタやアンチクラッシュシステムの「簡単モデリング」にて作成したモデリングデータは、相互に利用できます。

機械データの読み込み

機械が持っている「工具補正」「リミットなどの各種パラメータ」を3Dバーチャモニタに読み込むことができます。これにより一層機械動作が正確にチェックできます。



仕様一覧

仕様


干渉チェック 切削干渉チェック 早送り時の工具(刃具)と素材の干渉チェック
切削送り時の工具(シャンク、フォルダ)対素材の干渉チェック
工具(刃具、シャンク、フォルダ)対治具、工具(刃具、シャンク、フォルダ)対機械の干渉チェック
機械干渉チェック 素材対機械、治具対機械の干渉チェック
NC機能 NC状態表示 現在位置、NCアラーム表示、変数モニタ、プログラム表示
プログラム編集 NCプログラムの編集、干渉箇所との連動
運転操作 プログラム運転、MDI操作、手動操作、ニーモニックコード(IF、GOTO)、システム変数、ローカル変数、コモン変数 オプショナルパラメータ
加工時間算出 加工時間表示 表、グラフ (工具ごとの切削時間、非切削時間)
切削時間 切削送り時間
非切削時間 早送り時間およびSTM時間
工具設定 自動設定 NCプログラムの工具形状変数から使用工具を自動生成する
MCでの工具長オフセット、工具径オフセット、旋盤での工具オフセット、ノーズR量の自動設定
アセンブリ工具 ライブラリ 刃具、シャンク、フォルダを組み立てアセンブリ工具として登録する
素材・治具設定 自動設定 NCプログラムの素材形状定義から素材を自動生成する
配置ウィザード 素材・治具配置 ウィザード,原点設定ウィザード
素材ライブラリ STL形式
治具ライブラリ STL形式
簡易素材・治具設定 素材・治具のパラメータ入力設定
